Изготовление пеногенератора своими руками: рассказываем главное

Дешевые домашние минимойки для автомобиля имеют недостаточно эффективную пенную насадку. В результате чего даже хорошая бесконтактная пена плохо справляется с загрязнениями. Улучшить качество очистки машины можно применив самодельный пеногенератор. Он справляется с въевшейся грязью, которая в дальнейшем легко смывается минимойкой.

Блок: 1/5 | Кол-во символов: 332
Источник: https://SdelaySam-SvoimiRukami.ru/5087-prostoj-i-moschnyj-penogenerator-iz-ognetushitelja.html

Производство пенобетона — состав смеси

Стройматериал получают разной прочности в зависимости от пропорций компонентов, входящих в состав:

  1. Портландцемент нужен в качестве вяжущего.
  2. Средней и мелкой фракции песок должен состоять из кварца на ¾ и с менее чем 3% уровнем примесей.
  3. Для вспенивания понадобится пенообразователь, синтетический или натуральный.
  4. Вода.

Для изготовления 907 кг сырой пенобетонной смеси с плотностью 800 кг/м³ понадобятся:

  • 420 кг песка;
  • 320 кг цемента;
  • 140 л воды в растворе;
  • 1,2 кг пеноконцентрата.

Состав материала может отличаться в зависимости от назначения. Для первого ряда можно сделать более прочные и тяжелые изделия. Для верхних рядов подойдут облегченные и менее теплопроводные блоки.

Блок: 2/4 | Кол-во символов: 719
Источник: https://1beton.info/maloetazhnoe/instrument/penogenerator-dlya-penobetona

Материалы:


  • корпус от старого порошкового огнетушителя с горловиной и крышкой;

  • стальная трубка 1/2 дюйма;

  • отрезок резины от камеры для уплотнителя;

  • садовый шланг;

  • наконечник под садовый шланг;

  • шаровой кран 1/2 дюйма;

  • быстросъемный переходник штуцер до компрессора M1/2 дюйма;

  • фумлента.


Блок: 2/5 | Кол-во символов: 294
Источник: https://SdelaySam-SvoimiRukami.ru/5087-prostoj-i-moschnyj-penogenerator-iz-ognetushitelja.html

Особенности изготовления пеногенератора для мойки

Стоимость самого дешёвого пеногенератора для мойки обойдётся более чем в 10 тысяч рублей, а при самостоятельном подходе к изготовлению устройства понадобится не более 2 тысяч рублей. Данная сумма может быть ещё меньше, если в арсенале имеются изделия, необходимые для сооружения устройства. Для таких целей понадобятся основные элементы, представленные в виде:

  • Ёмкости;
  • Армированного шланга;
  • Манометра;
  • Металлических хомутов;
  • Запорного клапана;
  • Металлической трубки.

Перед тем как приступать к изготовлению пеногенератора, необходимо подобрать соответствующий резервуар. К резервуару предъявляется основное требование — способность выдерживать давление до 5-6 атмосфер. Вторым требованием является объём изделия, который должен быть в пределах 10 л. Это оптимальный объём, чтобы нанести на кузов автомобиля пену за один раз без повторного добавления моющего раствора. Все остальные изделия также можно отыскать в гараже или же приобрести при их отсутствии.

Схема пеногенератора для мойки имеет вид, представленный на фото ниже.

Резервуар устройства должен выдерживать давление до 6 атмосфер включительно

Подготовка чертежей при изготовлении аппарата

Перед тем как приступать к изготовлению самодельного пеногенератора, необходимо подготовить чертежи с набросками. Это не только позволит понять, что понадобится для получения самоделки, но и поможет избежать упущения следующих задач:

  • Определение последовательности выполнения операции по сборке изделия.
  • Формирование полного перечня необходимых материалов и деталей.
  • Подготовка инструмента, который понадобится для изготовления изделий.

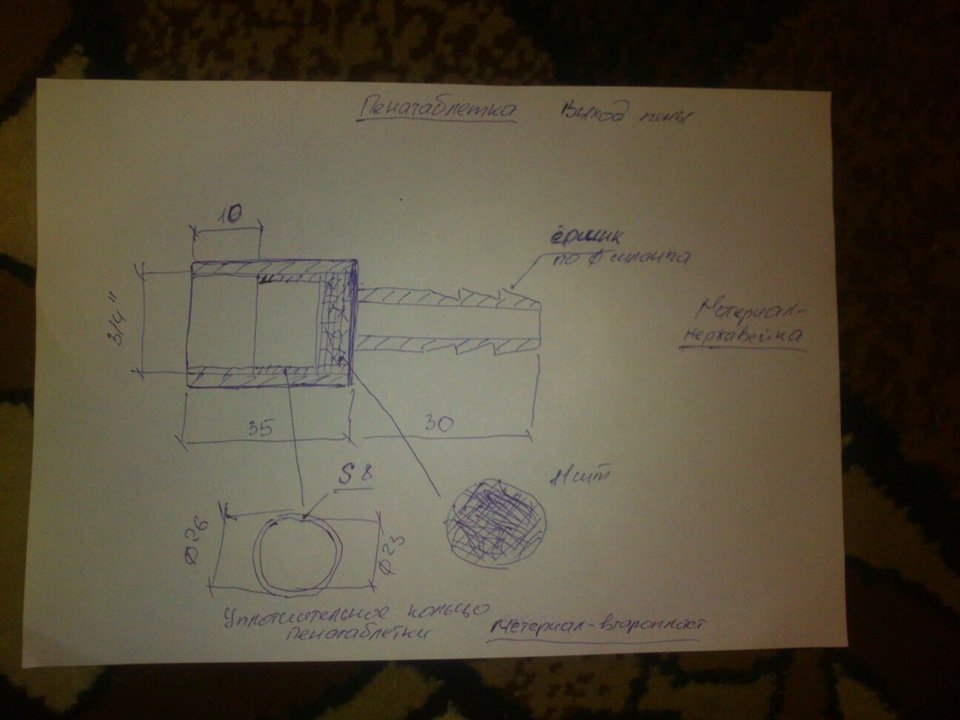

Чертёж схемы самодельного пеногенератора представлен на фото ниже.

Для наглядности лучше всего сделать набросок на листке бумаги

Опираясь на такую схему, можно составить перечень необходимых материалов, а также инструментов для изготовления изделия. В каждом конкретном случае, в зависимости от того, из чего будет изготавливаться пеногенератор, необходимые расходные материалы будут отличаться. К ряду обязательных инструментов относятся:

  • Гаечные ключи;
  • Рулетка;
  • Плоскогубцы;
  • Болгарка;
  • Набор отвёрток;
  • Нож.

После того, как будут выполнены наброски, можно приступать к изготовлению.

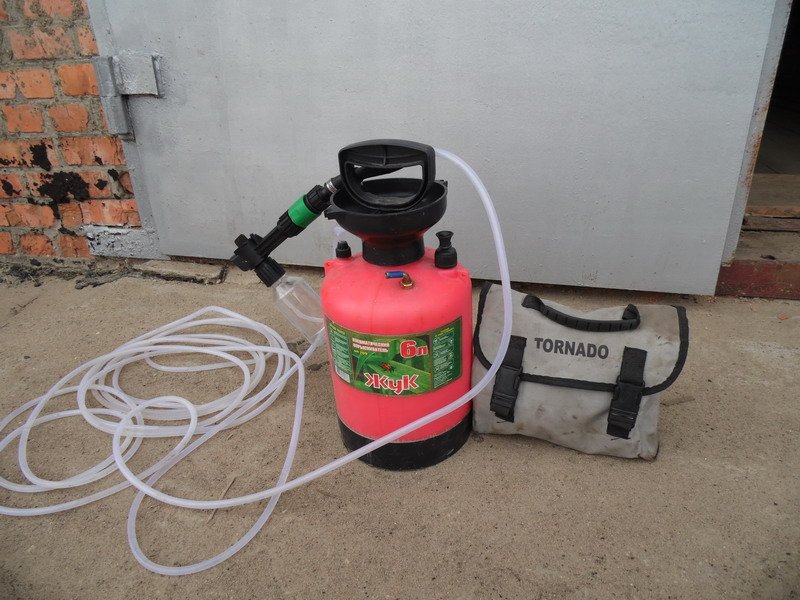

Из опрыскивателя «Жук»

Наверняка в распоряжении у многих имеется старенький садовый опрыскиватель марки «Жук» или его аналоги. Его можно использовать не только по назначению, но ещё и для изготовления пеногенератора для мойки автомобиля. Рассмотрим, что же представляет сам процесс изготовления. Для начала понадобится воспользоваться следующими видами материалов:

  1. Ёмкость. В качестве резервуара используется бак из садового опрыскивателя «Жук» или других марок, например, «Квазар» или «Спарк».
  2. Манометр, рассчитанный на измерение давления до 10 атмосфер.
  3. Кран, которым будет регулироваться подача пены.
  4. Металлическая трубка с форсункой для проведения процесса распыления.
  5. Шланг, выдерживающий давление до 8 атмосфер.
  6. Переходник на шланг.
  7. Хомуты.
  8. Ниппель автомобильный с запорным клапаном, проводящий сжатый воздух только в одном направлении.
  9. Два полдюймовых сгона или сопла, а также 4 гайки с уплотнителями.

Бак опрыскивателя является идеальным вариантом для изготовления резервуара пеногенератора

В основу работы пеногенератора входит металлическая сеточка или плотно взбитая леска, при помощи которых будет происходить распыление моющего раствора. Можно приобрести готовую пенную таблетку в специализированном магазине.

Пенную таблетку, отвечающую за консистенцию раствора, возможно приобрести в магазине или сделать самому

Это важно! Ёмкость пеногенератора должна выдерживать давление до 6 атмосфер. Пластиковый бак не должен иметь признаков деформации и повреждений.

При работе с устройством надевается спецодежда, а также средства защиты. Когда все материалы готовы, можно приступать к конструированию устройства.

  • Из опрыскивателя нужны снять ручной насос, после чего заглушить имеющиеся отверстия.
  • В верхней части бака устанавливаются 2 полдюймовых сгона. Для закрепления сгонов используются гайки, которые накручиваются с двух сторон. Герметичность соединения выполняется путём применения прокладок.

Для обеспечения герметичности возможно использовать сантехнические прокладки

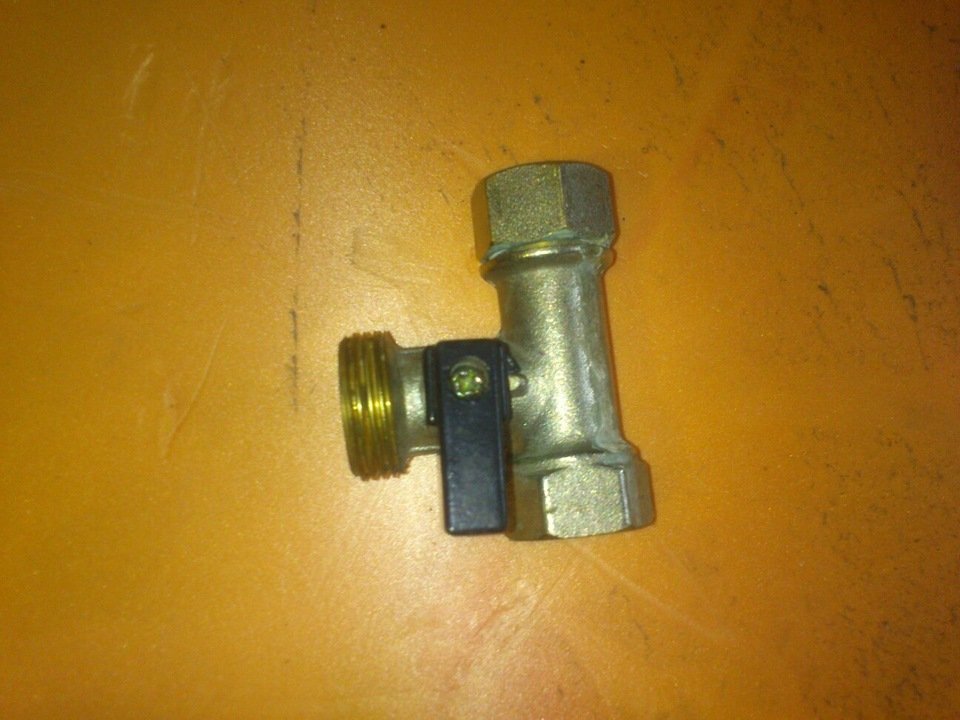

  • В подающее воздух сопло устанавливается переходник Т-образной формы. К нему крепится манометр, а также запорный клапан.

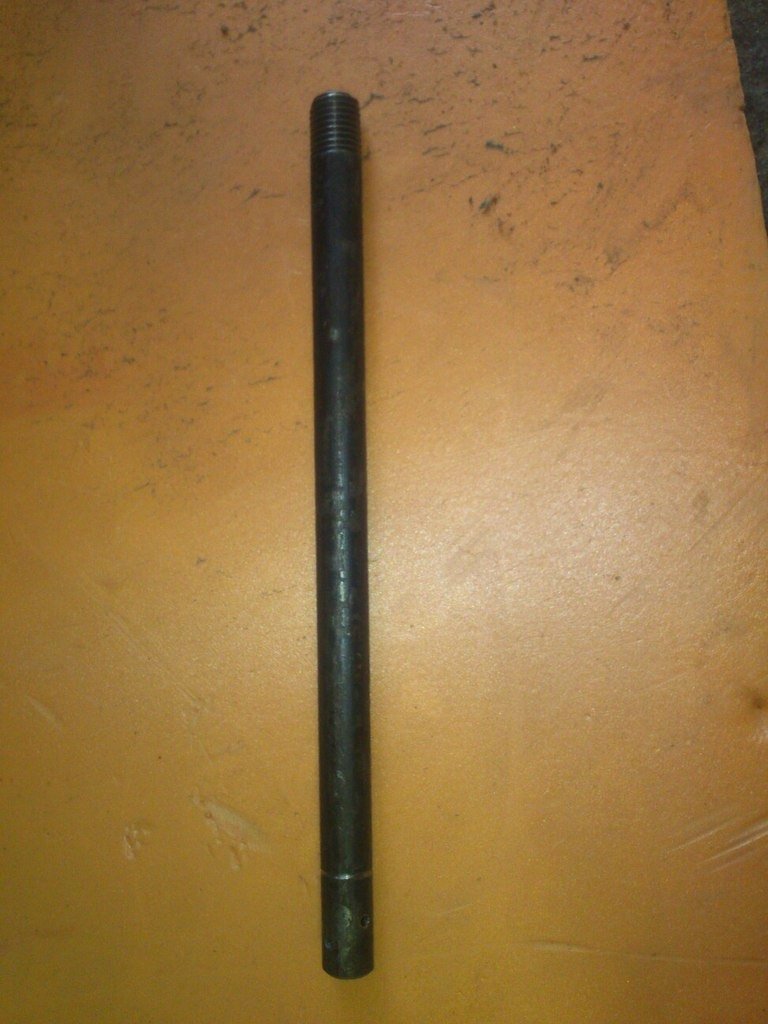

  • Внутри бака к сгону крепится стальная труба путём завинчивания на резьбовое соединение. Из этой трубы воздух будет подаваться в нижнюю часть бака, тем самым вспенивая жидкость.
  • Со второго сопла будет происходить подача пены. На сопле устанавливается кран, а также пенная таблетка. Подсоединяется шланг к соплу с одной стороны, и к металлической трубке с другой. К металлической трубке присоединяется форсунка или распылитель, после чего устройство готово к применению.

Полученная конструкция сильно схожа с заводской

Чтобы иметь возможность регулировать давление в резервуаре, необходимо установить специальный клапан контроля нагнетания воздуха. Этот клапан будет сбрасывать избыточное давление в баке.

Упростить изготовление пеногенератора можно путём использования шланга с распылителем, который комплектуются с опрыскивателем. Для этого опрыскиватель нужно немного видоизменить:

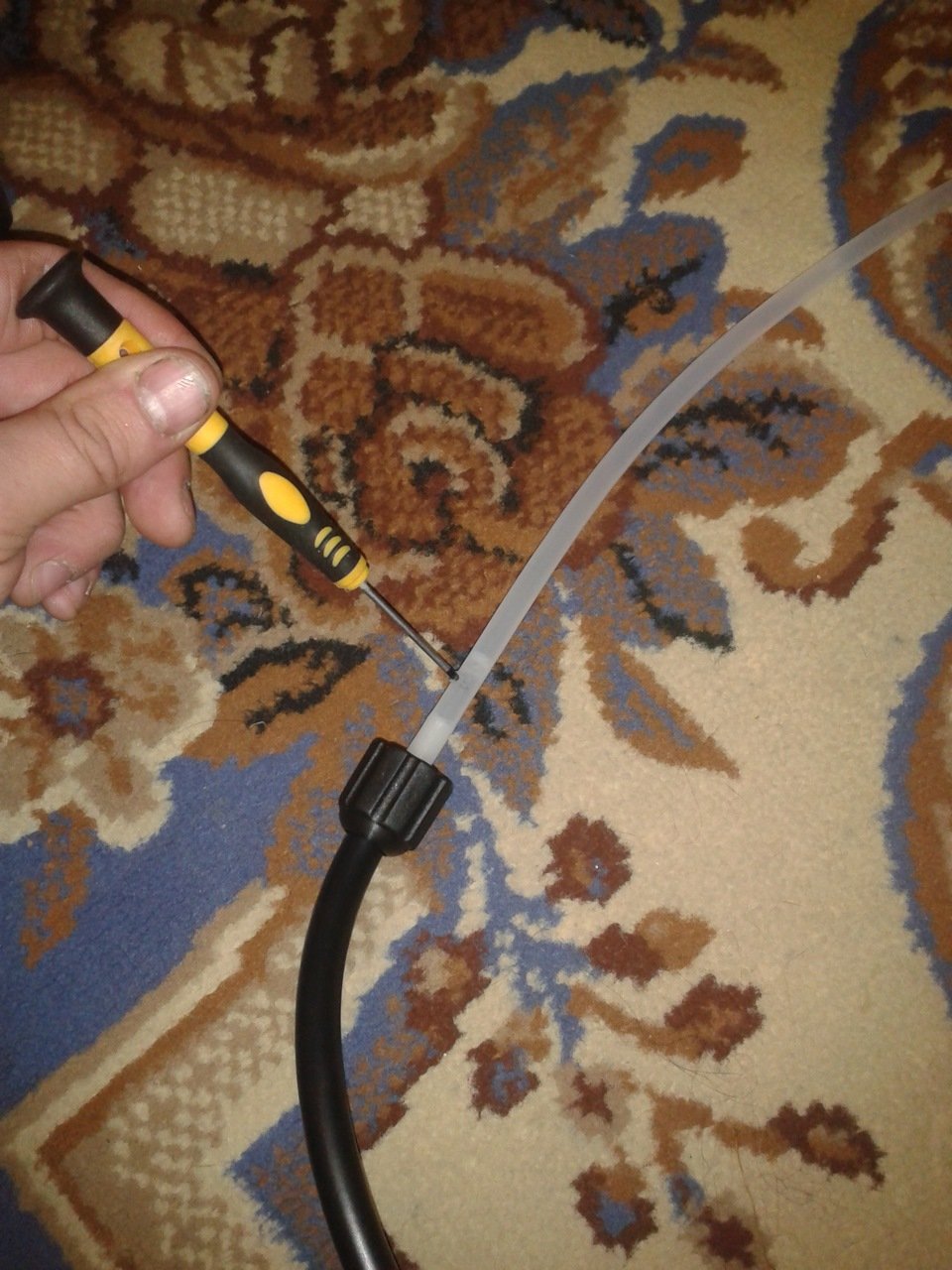

  • В шланге забора шампуня нужно сделать небольшое отверстие. Это отверстие делается под самым верхом, а его предназначение заключается в том, чтобы подмешивать воздух с шампунем.

Отверстие, проделанное в трубочке, необходимо для дополнительной подачи воздуха

  • Второй вид модернизации включает в себя изготовление пенной таблетки из металлического ёршика для мытья посуды. Этот ёршик располагается внутри переходной трубки. Вместо ёршика можно установить пенную таблетку или клубок лески.

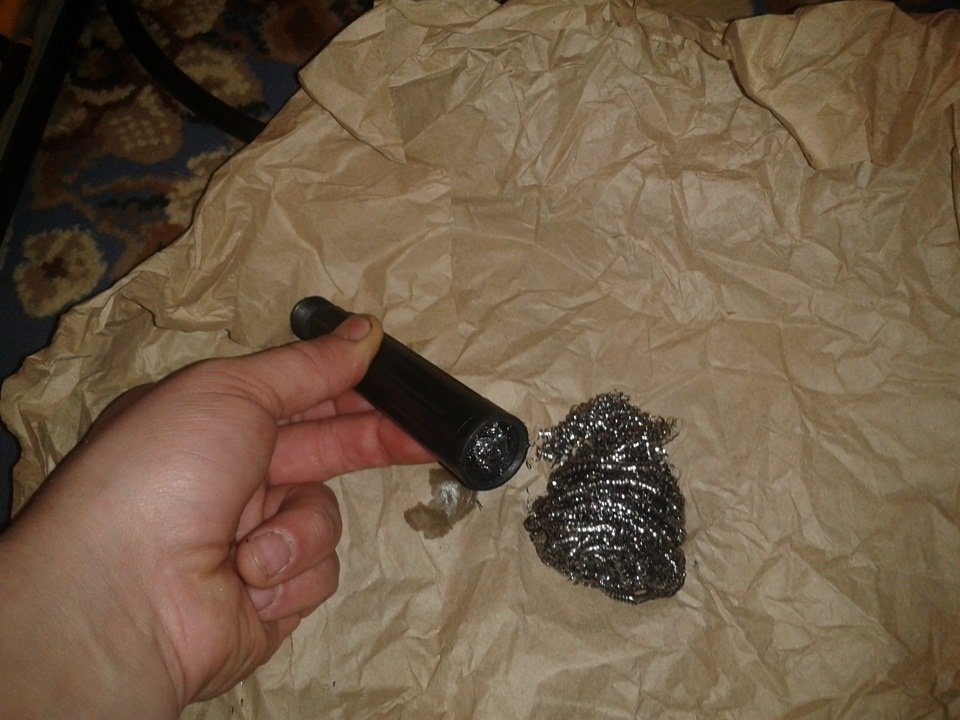

Использование кухонного ёршика для мытья посуды в качестве пенной таблетки поможет вам сэкономить средства

  • Для подачи сжатого воздуха в бак нужно высверлить отверстие в корпусе опрыскивателя, и установить в него ниппель. К ниппелю подсоединить шланг от компрессора, после чего одна часть подачи сжатого воздуха готова.

После этого получаем упрощённый вариант пеногенератора своими руками, который будет служить долго и эффективно.

Из огнетушителя: пошаговая инструкция

Рассмотрим, что представляет собой процесс изготовления пеногенератора из огнетушителя. Для этого понадобится воспользоваться старым пятилитровым огнетушителем с газогенератором. Этого объёма хватит, чтобы помыть автомобиль от одной заправки моющего средства.

Корпус огнетушителя априори рассчитан на высокое давление, потому станет отличным вариантом для изготовления пеногенератора

Огнетушитель с газогенератором — это практически готовый пеногенератор, требующий незначительной доработки. Помимо баллона, для сооружения пеногенаратора из огнетушителя понадобятся следующие материалы:

  • Клапан для бескамерных колёс.
  • Ёршики для мытья посуды.
  • Сетка с мелкой ячейкой.
  • Шланг, которым будет выполняться соединение баллона с пистолетом для распылителя пены.
  • Хомуты для надёжной фиксации шланга.
  • Герметик, которым можно загерметизировать резьбовые соединения.

Из необходимого инструмента нужны только дрель и ножовка по металлу. После этого можно приступать к работе:

  • Первоначально выполняется выкручивание запорно-пускового устройства огнетушителя. В нижней части на крышке располагается трубка с газогенератором. Газогенератор — это баллончик малого размера для сжатого воздуха.
  • Разбирается запорно-пусковой механизм. Вывинчивается трубка и баллон вместе с соединительными муфтами.

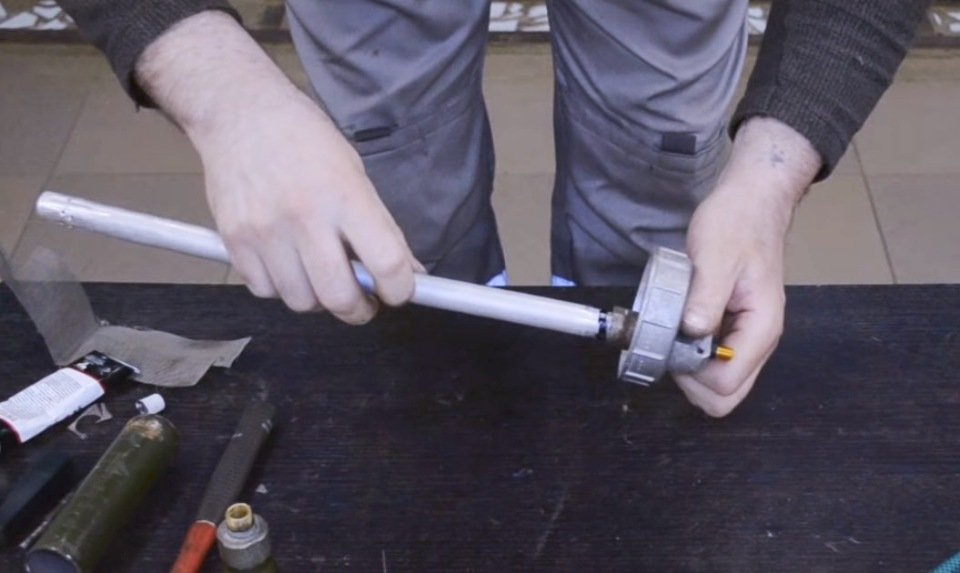

Запорно-пусковой механизм разбирается, а трубка и баллон выкручиваются

  • Газогенератор подлежит распиливанию на две части, для чего используется полотно по металлу. Верхняя часть газогенератора должна иметь длину не менее 4 см. В последующем это будет нашей пенящей таблеткой.

Верхняя часть газогенерирующего устройства должна быть не менее 4 см в длину

  • Нижняя часть газогенератора убирается в сторону. Приступаем к изготовлению таблетки, для чего вырезается круглая сеточка по диаметру газогенератора. Она располагается внутри этого баллона.

Как и в предыдущем случае, для создания пенящей таблетки будем использовать ёршики для мытья посуды

  • В баллоне также размещаются металлические ёршики, которые предназначены для мытья посуды.

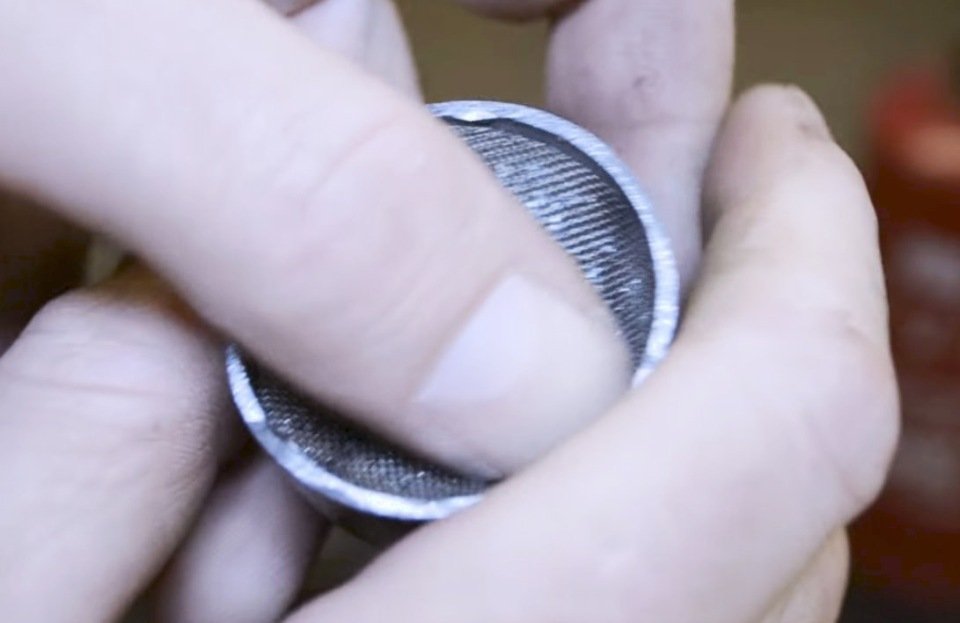

  • Чтобы мочалки не выпадали, устанавливается ещё одна фиксирующая сеточка. Диаметр сетки обязан быть больше размера баллона для плотной фиксации.
  • В муфте, куда происходит вкручивание горловины баллона, высверливается отверстие, что необходимо для улучшения проходимости пены. Высверливание выполняется до тех пор, пока диаметр не составит минимум 7 мм.
  • После этого в отверстие вкручивается самодельная пенная таблетка. Для герметизации отверстия резьбу необходимо промазать герметиком.
  • На следующем шаге высверливается отверстие в корпусе огнетушителя, куда будет завинчиваться муфта трубки. В это отверстие будет установлен штуцер, поэтому оно должно быть соответствующего размера. Оптимальный размер составляет 10 мм.
  • Устанавливается клапан, и сразу же вкручивается муфта трубки. Этот клапан будет использоваться для того, чтобы закачивать сжатый воздух в баллон из-под огнетушителя.
  • На муфту одевается трубка, после чего линия подачи воздуха в баллон считается готовой.
  • Во второе отверстие крышки ввинчивается пенная таблетка, после чего можно приступать к подготовке пистолета.
  • От штуцера отсоединяется старый шланг, после чего он завинчивается в запорно-пусковой механизм от пистолета.
  • Детали соединяются с новым шлангом, и подсоединяются к запорно-пусковому устройству.
  • Места соединения шлангом нужно зафиксировать хомутами.

Устройство из огнетушителя отличается надёжностью и имеет гораздо больший срок эксплуатации

Аппарат готов к применению, и чтобы упростить его транспортировку, можно приварить к баллону ручки или держатели. Устройство готово, поэтому можно приступать к его испытанию. В ёмкость заливаем 2 л воды, после чего добавляем шампунь. Соотношение шампуня с водой можно уточнить на упаковке с химикатом. Давление в баллоне не должно превышать 6 атмосфер. Если давление будет ниже, то в процессе мытья автомобиля понадобится подкачка.

Это интересно! Даже если в распоряжении нет компрессора, то можно закачать воздух обыкновенным ручным или ножным насосом.

Из пластиковой канистры

Если в гараже имеется пластиковая старая канистра, то из неё также можно изготовить пеногенератор. Преимуществом использования канистры является простота изготовления устройства, а также минимальные затраты. Из инструментов и материалов понадобятся:

  • Компрессор;
  • Пластиковая канистра;
  • Болгарка;
  • Промывочные трубки;
  • Пистолет;
  • Набор ключей.

Принцип изготовления пеногенератора из пластиковой канистры заключается в выполнении следующих манипуляций:

  1. Дюймовая трубка длиной 70 см заполняется леской или металлическим ёршиком.
  2. По краям трубка фиксируется специальными заглушками при помощи резьбовых соединений.
  3. На одной из заглушек располагается переходник Т-образной формы.
  4. На второй заглушке устанавливается штуцер.
  5. К Т-образному переходнику с двух сторон крепятся шланги и краны, посредством которых будет осуществляться перекрытие подачи воды.
  6. С одной стороны будет осуществляться подключение компрессора, а с другой происходить подача пенной жидкости из резервуара.
  7. Остаётся надеть пистолет и воспользоваться самодельным устройством.

Пеноген из канистры не требует гигантских затрат времени и средств и известен простотой исполнения

Схематически конструкция пеногенератора будет иметь вид, показанный на фото ниже.

Общая схема самодельного устройства из канистры

Из газового баллона

Металлическая бочка баллона является отличным вариантом для изготовления резервуара. Его преимущество заключается в толщине стенок баллона, которые способны выдерживать высокое давление. Как и в предыдущих случаях, первоначально нужно подготовить чертежи. После этого собрать все необходимые материалы и инструменты, и только тогда начинать работу.

Чертёж обратного клапана пеногена

Для подачи воздуха будет использоваться обратный клапан с манометром. Чертёж самодельной пенной таблетки имеет следующий вид.

В качестве материала будем использовать фторопласт

Понадобится также изготовление насадки для распыления пены. Эта насадка будет надеваться на шланг, через который происходит подача пены. Схема изготовления насадки для распылителя выглядит следующим образом.

Схема насадки распылителя на газовый баллон

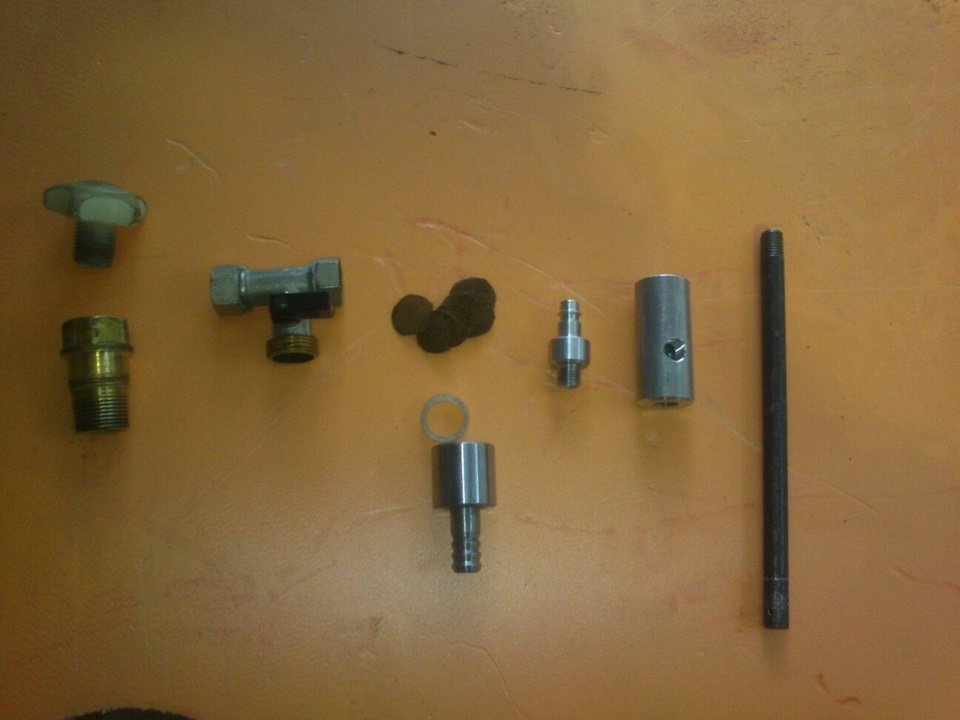

Из материалов понадобятся детали, которые показаны на фото ниже.

Необходимые расходники для изготовления аппарата

Изготовление пеногенератора для мойки осуществляется из баллона ёмкостью 5 л. Можно использовать и больший баллон, но только в этом нет такой необходимости.

Как только всё готово к выполнению работ, можно приступать:

  • Первоначально из баллона демонтируется ручка и просверливаются 2 отверстия.
  • После этого при помощи сварочного аппарата приваривается штуцер с резьбой 1/2″, в которую будет вкручиваться кран.
  • Приваривается трубка для подачи воздуха в баллон. Она должна упереться в дно. После приваривания на трубку будет накручиваться обратный клапан. В трубке нужно сделать несколько отверстий по кругу диаметром 3 мм.

Для подачи воздуха в баллон привариваем трубку

  • После этого ручка к баллону приваривается на место.
  • Приступаем к сборке обратного клапана. Для этого нужно из тонкой резинки сделать мембрану. Также просверливаем 4 отверстия диаметром 1,5 мм. Внешний вид мембраны представлен на фото ниже.

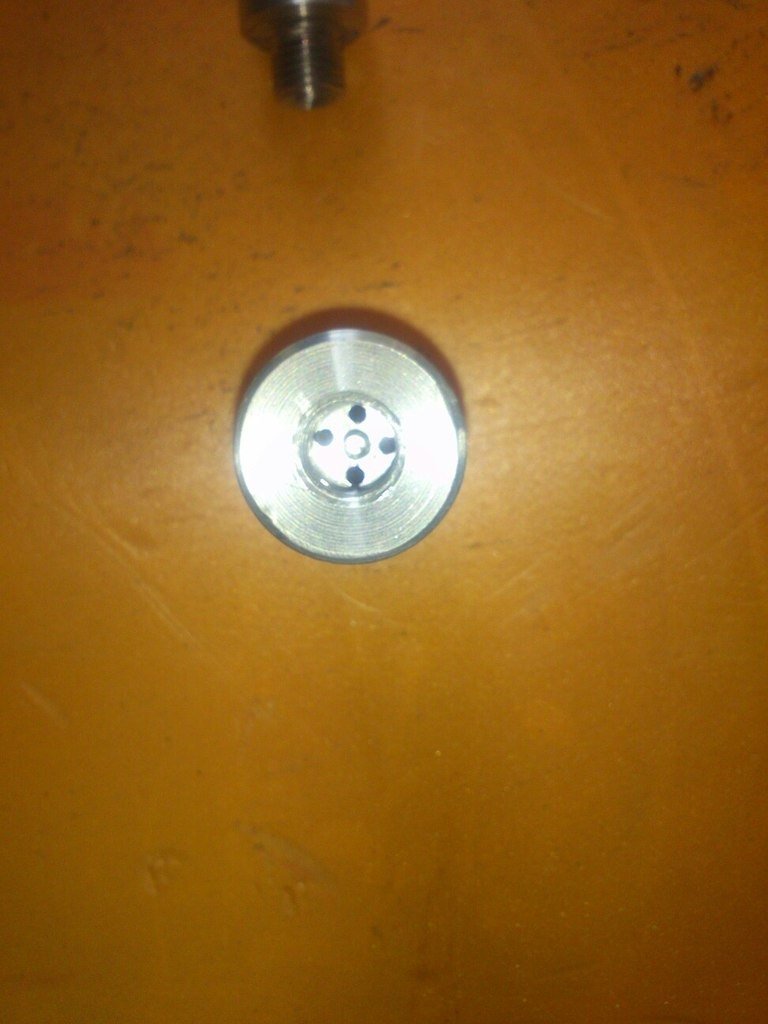

Вокруг центра в мембране просверливаются 4 небольших отверстия

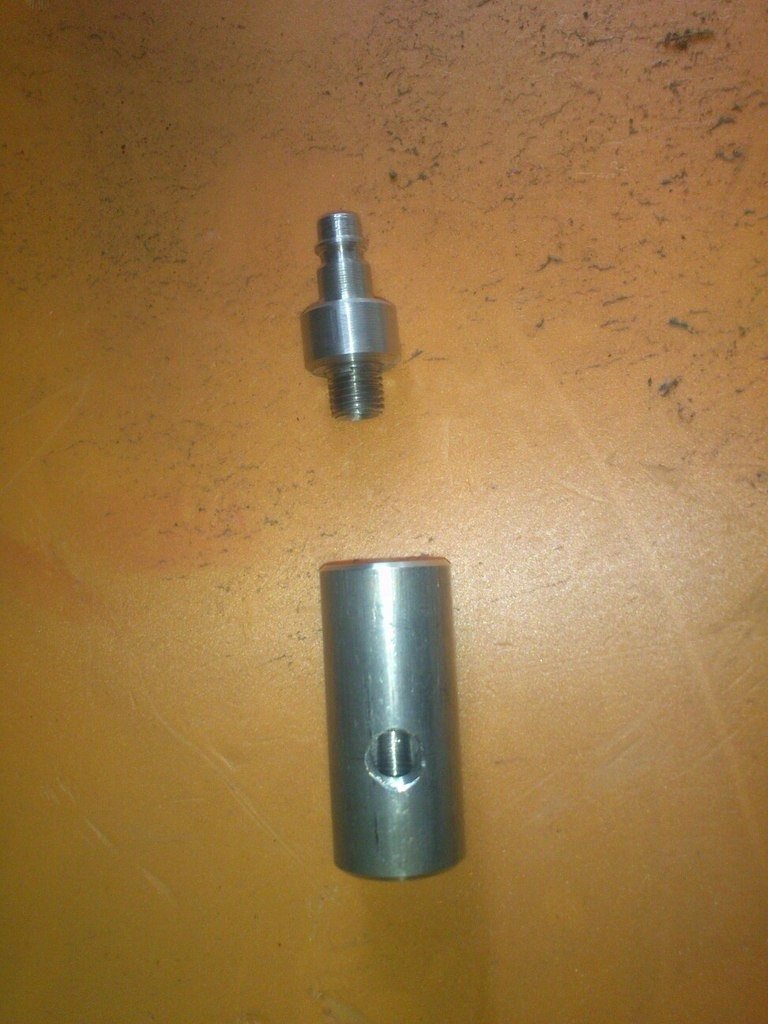

  • Получившийся обратный клапан нужно накрутить на трубку, а также установить манометр с быстросъёмом «папа».

Обратный клапан накручивается на трубку

  • Теперь нужно изготовить устройство для выведения пены. Для этого на штуцер фиксируется кран.

Для выведения пены наружу используем кран

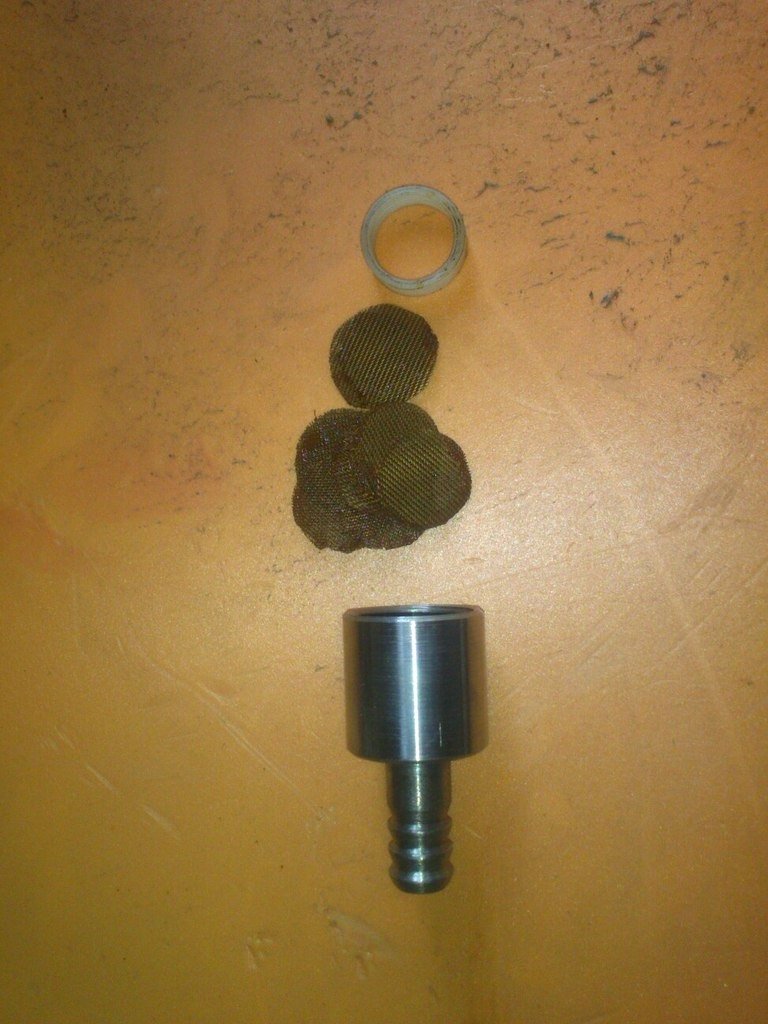

  • К крану фиксируется таблетка, которую можно изготовить из нержавейки.

Таблетку рекомендуется изготавливать из нержавейки

  • Шланг диаметром 14 мм надевается на ёршик. Приступаем к изготовлению насадки. Для этого понадобится фторопласт, как показано ниже.

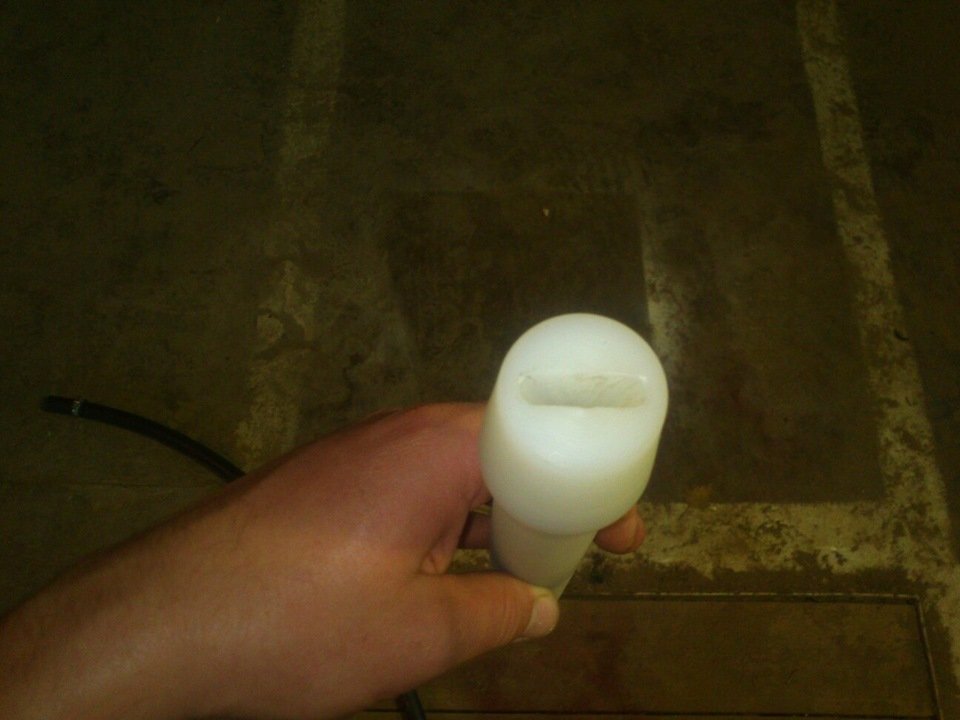

Материал насадки — фторопласт

  • Заливная горловина делается из штатного обратного клапана баллона. Для этого клапан высверливается и в нём нарезается резьба М22х2. Пробка изготавливается из фторопласта.

После этого можно заливать в баллон 4 л воды, а также 70 г шампуня. На этом процесс изготовления пеногенератора из баллона считается законченным, и можно приступать к его испытанию.

Блок: 3/4 | Кол-во символов: 14268
Источник: https://carnovato.ru/penogenerator-avtomojki-svoimi-rukami/

Принцип работы и конструкция пеногенератора

Перед тем, как воплотить в жизнь какой-либо технический проект, необходимо в первую очередь ознакомиться с конструктивными особенностями изделия и усвоить принцип его работы. Такой подход во многом упростит решение различных конструктивных задач на протяжении всего процесса реализации представленного проекта.

Рассмотрим принцип работы самой обыкновенной пеногенераторной установки. В этом нет ничего сложного. Итак, суть его работы заключается в следующем:

  • специальная емкость заполняется раствором из воды и моющего реагента;
  • емкость, после заполнения раствором, герметизируется;
  • в герметичную емкость подается сжатый воздух, вплоть до достижения установленного значения давления;
  • при нажатии на курок моющего пистолета, сжатый воздух выдавливает раствор с моющим реагентом;
  • проходя через сетчатый дефлектор пенообразующей таблетки, раствор переходит в дисперсное состояние, что способствует выделению большого объема пены;
  • пена подается через жиклер моющего пистолета с необходимой интенсивностью и шириной факела, непосредственно на кузов автомашины.

Процесс работы пенообразователя позволяет создать четкое представление об основных узлах данного агрегата. Таким образом, можно сделать вывод, что любая установка подобного рода состоит из неотъемлемых рабочих элементов. А именно:

  • высокопрочная емкость/баллон;
  • указатель давления;
  • шланги;
  • фитинги;
  • редукционный клапан;
  • пенная таблетка.

Все указанные составные части легкодоступны и могут быть подобраны в самых разнообразных вариациях. Стоит отметить, что кроме представленных комплектующих, необходимым условием работы пенообразователя является наличие компрессора для нагнетания воздуха.

Блок: 2/5 | Кол-во символов: 1675
Источник: https://AutoVogdenie.ru/kak-sdelat-penogenerator-dlya-mojki-avto.html

Устройство самодельного пеногенератора


Пеногенератор делается на безе порошкового огнетушитель или старого ручного стального пульверизатора. Можно использовать другую металлическую емкость на 8-10 л. Ее нужно оснастить горловиной с крышкой на резьбе и резиновым уплотнителем.

Вверху в торце емкости делается отверстие под трубку 15 мм. Оно будет применяться для выхода пены. В него вваривается короткий отрезок трубы 7-10 см. На нем нарезается резьба для закрепления переходника на садовый шланг.

Сбоку у дна баллона сверлится отверстие под трубку. Оно будет использовано для подачи воздуха. В него вставляется заглушенная труба с боковыми отверстиями.

Достаточно 10 отверстий просверленных в ряд сверлом 2 мм. Трубка вваривается так, чтобы они смотрели вверх. Далее на ней нарезается резьба для закрепления шарового крана. На него навинчивается штуцер для шлага компрессора. Все резьбы предварительно уплотняются фумлентой или другим способом.


Блок: 3/5 | Кол-во символов: 945
Источник: https://SdelaySam-SvoimiRukami.ru/5087-prostoj-i-moschnyj-penogenerator-iz-ognetushitelja.html

Сборка своими руками

Перед тем как приступать к изготовлению устройства, нужно вначале подготовить схему сборки будущего агрегата.

Схема устройства включает вентили для регулировки, задающие необходимую плотность при изготовлении пены, а также запорные механизмы, которые во время необходимости смогут перекрыть всю систему.

На схему нужно нанести составляющие устройства:

  • шайбу-жиклер либо сопло;
  • камеру смешивания;
  • пенопатрон;
  • участки подачи и выхода пены.

Камера смешивания — это основная составляющая устройства. В нее будет поступать предварительно подготовленная смесь. В камере состав тщательно смешивается и под действием заданного давления поступает через усеченную шайбу-жиклер. Во время входа в систему состав под давлением сжимается, а во время выхода из устройства начинает расширяться. При расширении раствора скорость его транспортировки повышается. При выходе из шайбы жиклера цементный состав попадает в пенопатрон, в котором и преобразуется в пенистое вещество.

Если агрегат нужно будет эксплуатировать временно, а его повышенная производительность не является важным параметром, можно вместо шайбы-жиклера установить сопло Лаваля.

Для сборки устройства будут необходимы:

  • шланги;
  • металлические листы;
  • сварочный аппарат;
  • труба;
  • регулируемые и запорные вентили;
  • компрессор;
  • погружной насос.

Для начала нужно выполнить сборку резервуара, где в необходимом объеме будут подаваться воздух и цементная смесь.

Для емкости этого назначения великолепно подходит любая железная тара, имеющая цилиндрическую форму. Чтобы организовать постоянную подачу раствора в устройство, необходимо установить шланг и насос. Второй шланг требуется для подачи в конструкцию сжатого воздуха. С помощью специального вентиля можно регулировать давление внутри устройства.

Сопло Лаваля отдельно устанавливается в корпус устройства. В конструкции также следует установить канал, который на определенных участках начнет сжиматься и расширяться. Пенопатрон — это замыкающая часть системы, но его установка — самая важная часть в конструкции. Это объясняется тем, что пенообразование проходит именно в этом месте. Чтобы в пенопатроне получалась пена, его нужно наполнить обычными предметами для мытья посуды — сеточками или ежиками.

Блок: 5/6 | Кол-во символов: 2197
Источник: https://TvoiDvor.com/beton/izgotovlenie-penogeneratora-dlya-penobetona-svoimi-rukami/

Как пользоваться

В пеногенератор заливается вода примерно наполовину. В нее добавляется автомобильный шампунь для бесконтактной мойки. Бак закрывается крышкой. К нижнему переходнику подключается компрессор.

К верхнему штуцеру подсоединяется садовый шланг.

Широкая трубка для разбрызгивания пены.

После включения компрессора и открытия шарового крана подаваемый воздух перемешивает воду, создавая пену.

Она поднимается вверх бачка и после его заполнения двигается по садовому шлангу, выплескиваясь на автомобиль.


Пеногенератор такой конструкции работает гораздо лучше многих стандартных насадок на минимойку. Он делает густую пену, которая при использовании нормального шампуня позволяет отмыть даже очень грязную машину при минимальных затратах времени и сил.

В конце все смываем водой из мойки высокого давления или из садового шланга под обычным напором.


Блок: 4/5 | Кол-во символов: 855
Источник: https://SdelaySam-SvoimiRukami.ru/5087-prostoj-i-moschnyj-penogenerator-iz-ognetushitelja.html

Как самому сделать пеногенератор для мойки авто

Если вы задались идеей создания пеногенератора из подручных средств, не будет лишним ознакомиться с уже имеющимися наработками в этой области.

Среди всех существующих разновидностей самодельных устройств, внимания заслуживают те, что отличаются простотой сборки и высокой эффективностью.

Все причины появления странных звуков при работе мотора

Каждый из представленных ниже способов не требует от своего создателя высокопрофессиональных навыков и умений. Познакомимся с ними более детально.

Устройство из огнетушителя

Ключевым элементом любого пенообразователя является непосредственно емкость. Наиболее приемлемым аналогом заводского резервуара может стать обыкновенный баллон из-под использованного огнетушителя.

В силу своих конструктивных особенностей, такой резервуар подойдет для данного проекта как нельзя кстати. Тем не менее, одним только огнетушителем дело не ограничится. Если вы серьезно намерены довести дело до победного конца,

Вам потребуется обзавестись некоторой оснасткой. В неё входит:

  • отрезок полдюймовой трубы;
  • резиновый шланг;
  • штуцер;
  • полдюймовый кран;
  • полдюймовый быстросъемный штуцер;
  • уплотнительная лента.

Дело за малым – собрать на основе всего перечисленного полноценный пенообразователь. Несмотря на простоту представленной конструкции, для эффективной реализации данного проекта важно следовать определенной последовательности действий.

Это интересно: Как самому наклеить тонировку в машине: пошаговая фото и видео инструкция

Итак, процедура создания пенообразователя на основе огнетушителя делится на следующие этапы:

  1. В верхней части огнетушителя приваривается горловина, которая впоследствии будет герметично закрываться крышкой;
  2. Сбоку от горловины вваривается полдюймовая трубка с резьбой;
  3. На резьбовую часть трубки наворачивается переходный фитинг для закрепления резинового шланга;
  4. У основания огнетушителя просверливается отверстие и вставляется отрезок полдюймовой трубки с резьбой;
  5. В отрезке трубы, погруженном внутрь огнетушителя, сверлятся порядка 10 отверстий диаметра 2-2,5 мм, при этом торец трубки должен быть заглушен;
  6. Снаружи трубка обваривается;
  7. На наружный конец трубки наворачивается кран с ввёрнутым в него переходником для шланга.

Принцип работы такого устройства заключается в том, что через нижний шланг в огнетушитель с раствором подается воздух при помощи компрессора.

Достигнув определенного значения, компрессор отключается и перекрывается шаровой кран на подающей воздушной магистрали. После этого открывается кран на верхнем отводе и пена, проходя по резиновому шлангу, выходит наружу.

Отдельного внимания в данной конструкции заслуживает, погруженная внутрь огнетушителя, трубка. Отверстия в данном случае необходимы для создания условий эффективного барботажа.

Представленное явление, говоря языком обывателя, связано с перемешиванием раствора посредством воздушных пузырьков, возникающих в результате прохождения воздуха через узкие отверстия барботажной трубки.

Стоит отметить, что в процессе сборки всех фитингов, необходимо обеспечить герметизацию в местах резьбовых соединений. Для этого можно использовать фум-ленту или обыкновенную паклю.

Устройство из садового опрыскивателя

Если огнетушитель раздобыть не удалось, его всегда может заменить и обыкновенный садовый опрыскиватель. Его без проблем можно приобрести практически в любом садовом магазине. Помимо этого потребуется обыкновенная кухонная губка и шило.

Итак, вооружившись указанным инструментом, приступим к изготовлению домашнего пеногенератора.

К сведению: Чем очистить кожаный и тканевый салон автомобиля + народные средства

Для этого нужно выполнить следующие нехитрые манипуляции:

  1. Снять крышку с распылителя;
  2. Сделать отверстие в капиллярной трубке в непосредственной близости от края крышки;
  3. Демонтировать носик распылителя;
  4. Снять металлическую трубку носика распылителя;
  5. Вставить в трубку кусочек губки;
  6. Собрать крышку распылителя.

Указанное отверстие используется в качестве воздушного канала, необходимого для создания эмульсионного раствора. Губка в данном случае выполняет функцию дисперсионного распылителя.

Такой вид пенообразователя существенно уступает рассмотренному ранее. Тем не менее он менее затратный и доступный каждому.

Устройство из пластиковой канистры

На этом список методов не ограничивается. В качестве альтернативной замены огнетушителю и распылителю можно с легкостью использовать обыкновенную пластиковую канистру.

По теме: Все способы отключения сигнализации в машине без брелка

Минимум усилий и чуточку смекалки и заветный пеногенератор готов. В данном случае можно ограничиться перечнем из следующих составных частей:

  • собственно канистра;
  • краскопульт/пистолет;
  • трубки;
  • жиклер-форсунка.

Как только все детали найдены, приступаем к непосредственной сборке устройства.  Итак, находим любую попавшую под руку трубку и набиваем её леской. Длина трубки не должна превышать порядка 70-75 мм.

На оба конца трубки наворачиваем заглушки. На первой заглушке следует смонтировать тройничок, на второй – штуцер.

К тройничку подводим шланги и краны. Шланг от тройничка будет заходить в отверстие, проделанное в крышке канистры. Один из кранов будет регулировать подачу раствора из емкости, а второй — подачу воздуха, нагнетаемого компрессором.

Блок: 3/5 | Кол-во символов: 5192
Источник: https://AutoVogdenie.ru/kak-sdelat-penogenerator-dlya-mojki-avto.html

Какой химией заправлять самодельное оборудование

В случае с использованием самодельных устройств, возникает вполне резонный вопрос: какие именно моющие средства как нельзя кстати подойдут для создания рабочего раствора?

На сегодняшний день средства для пенообразования представлены в широком ассортименте, поэтому трудно однозначно утверждать, что химия определенной марки будет наиболее приемлемой в данном случае.

Тем не менее, можно всегда обратиться к аналитическим данным и составить список производителей, пользующихся наибольшей популярностью среди автолюбителей.

Среди них можно выделить следующие фирмы:

  • Автошампунь от Керхер;
  • Отечественное жидкое мыло «Новая Заря»;
  • Шампунь-концентрат «Hi Gear»;
  • Автошампунь «FliNN»;
  • Автошампунь «Grass»

Если тебе есть что добавить, сделай это в комментариях ниже.

Блок: 5/5 | Кол-во символов: 797
Источник: https://AutoVogdenie.ru/kak-sdelat-penogenerator-dlya-mojki-avto.html

Смотрите видео


Блок: 5/5 | Кол-во символов: 16
Источник: https://SdelaySam-SvoimiRukami.ru/5087-prostoj-i-moschnyj-penogenerator-iz-ognetushitelja.html

Кол-во блоков: 13 | Общее кол-во символов: 29903
Количество использованных доноров: 5
Информация по каждому донору:

  1. https://1beton.info/maloetazhnoe/instrument/penogenerator-dlya-penobetona: использовано 1 блоков из 4, кол-во символов 719 (2%)
  2. https://TvoiDvor.com/beton/izgotovlenie-penogeneratora-dlya-penobetona-svoimi-rukami/: использовано 2 блоков из 6, кол-во символов 4332 (14%)
  3. https://AutoVogdenie.ru/kak-sdelat-penogenerator-dlya-mojki-avto.html: использовано 4 блоков из 5, кол-во символов 8142 (27%)
  4. https://carnovato.ru/penogenerator-avtomojki-svoimi-rukami/: использовано 1 блоков из 4, кол-во символов 14268 (48%)
  5. https://SdelaySam-SvoimiRukami.ru/5087-prostoj-i-moschnyj-penogenerator-iz-ognetushitelja.html: использовано 5 блоков из 5, кол-во символов 2442 (8%)


Поделитесь в соц.сетях:

Оцените статью:

1 Звезда2 Звезды3 Звезды4 Звезды5 Звезд (Пока оценок нет)
Загрузка...

Добавить комментарий
